「牛车实验室」拆解盘点 前后防撞梁结构及吸能
山东保蓝环保工程有限公司   2020-02-13 12:57

「牛车实验室」拆解盘点 前后防撞梁结构及吸能盒设计趣谈

[资讯-牛车网]


前后防撞梁结构及吸能盒设计,是经常被大家忽视的细节。一般来说,看防撞梁材料,防护宽度够不够,是大多数人的常识。其实细看之下,防撞梁的内部构造,决定了其吸能的效果,而吸能盒的大小和细节,也是决定碰撞吸能的一个重要指标。今天我们就来看看拆解的历史车型中(精选五款车),关于前后防撞梁和吸能盒的细节。

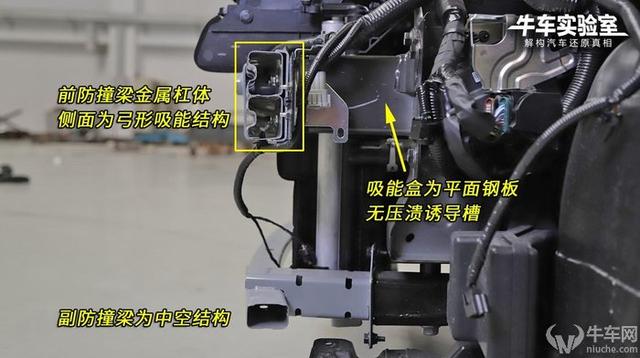

1、东风日产第14代轩逸:弓形吸能内构、吸能盒无诱导槽、前后结构一致


吸能盒结构是配合防撞梁,在发生天天棋牌下载碰撞时吸收分散能量用的,而为了更好的吸能,一般还会设计吸能盒压溃诱导槽,也就是在吸能盒上“开凹槽”,这样可以在槽内使得撞击力度更好的被分散。很遗憾,我们在轩逸的前部吸能盒上未见到压溃诱导槽。

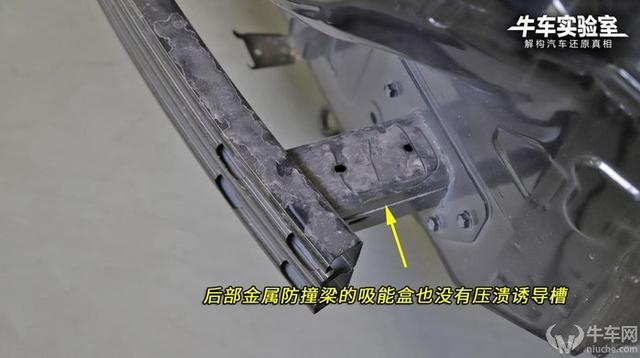

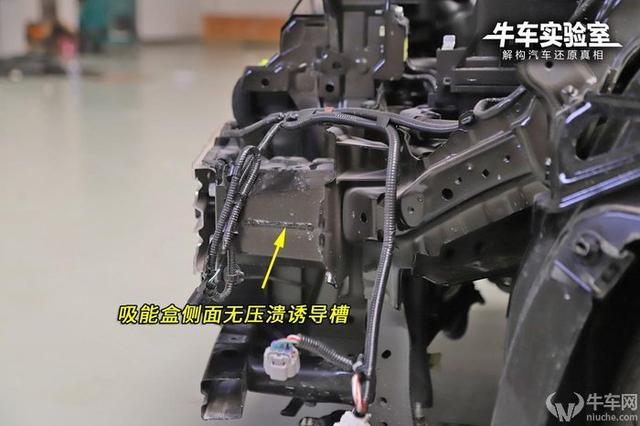

后防撞梁的吸能构造,也是和前防撞梁一样的弓形结构,同样,其后部吸能盒也没有设计压溃诱导槽,碰撞吸能效果会大打折扣。


2、广汽丰田雷凌:前铝合金弓形内构、双宽度吸能盒无诱导槽、后冲压板材无吸能效果

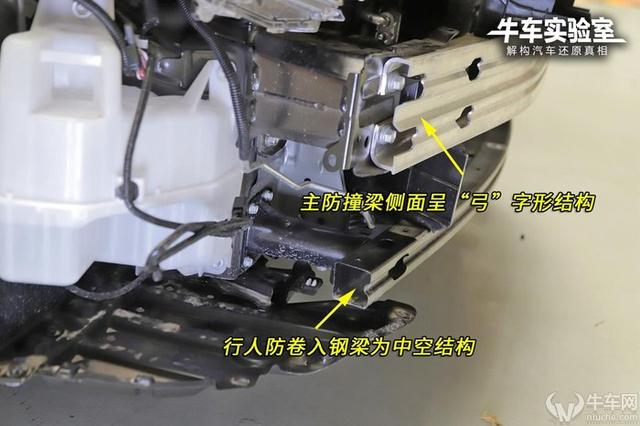

全新换代雷凌的前部防护结构设计有点出乎预料,弓形铝合金主防撞梁+缓冲泡沫+双宽度吸能盒+行人防卷入钢梁,如此设计超越了很多同价位产品。铝合金成本高,吸能效果好,而超宽的吸能盒更是增强了前部碰撞时的溃缩能力,保护行人降低伤亡。

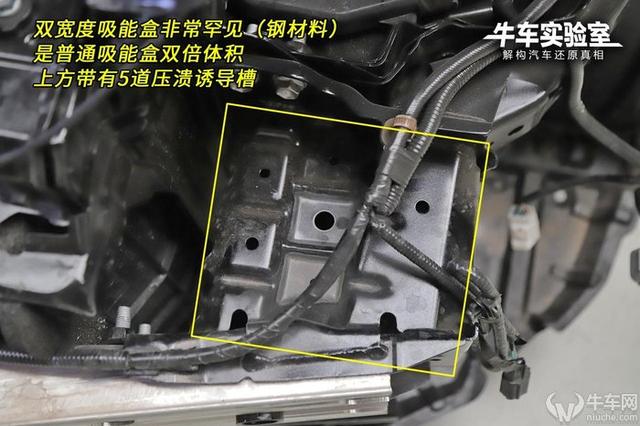

吸能盒上方带有压溃诱导槽,而侧面并无此设计。主杠体和行人钢梁都是螺栓固定,碰撞后便于维修更换。在紧凑级家轿中,我们此前仅见过本田思域配有类似的双吸能盒结构,无疑是成本较高,碰撞吸能效果更好。但是也带来了一个问题,就是头部区域占用空间大且重量略微增加,且影响周边线束布局,不过还是利大于弊云顶棋牌

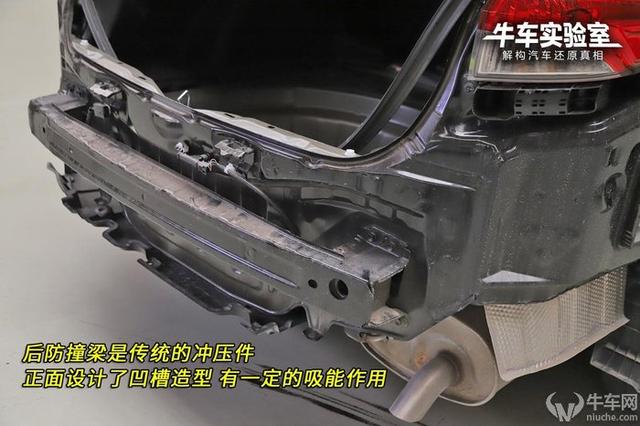

雷凌的后部防护结构就很让人咋舌了,为什么呢?其实单看后部结构, 比较中规中矩,没什么可议论的。但是恰恰就是因为前后差别太大了,才让后杠的简化设计成为了本文不得不提的论点。后部既没有二级缓冲泡沫,也没有用心设计吸能结构,仅仅是钢板冲压件上简单设计了一个凹槽。侧面结构上,也没有使用多层叠加钢板或者是异形内构。后部简单到连常见的线束都没有出现,也没有卡扣,没有什么多余的零部件,很少有车能够达到如此境界。

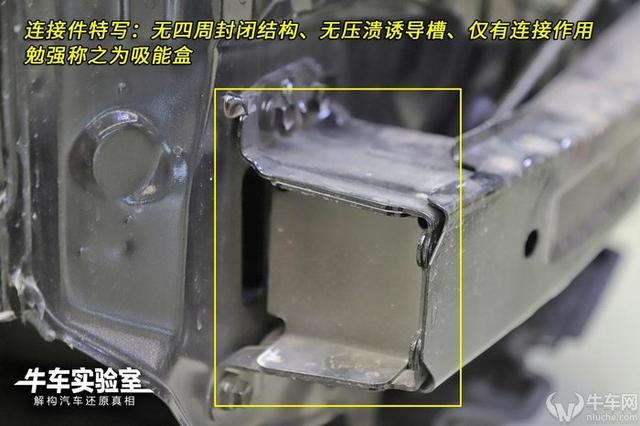

我们不得不说,雷凌后杠所谓的“吸能盒结构”,其实就是主防撞梁和白车身的金属连接件,只能是勉强称之为吸能盒。因为真否定的话,毕竟碰撞时这个连接件是率先牺牲的,你也无法判断它完全不吸能,的确有点让人为难了。


3、领克03:前部铝合金蜂窝内构、铝合金吸能盒有溃缩点,后部半口字型内构有诱导槽

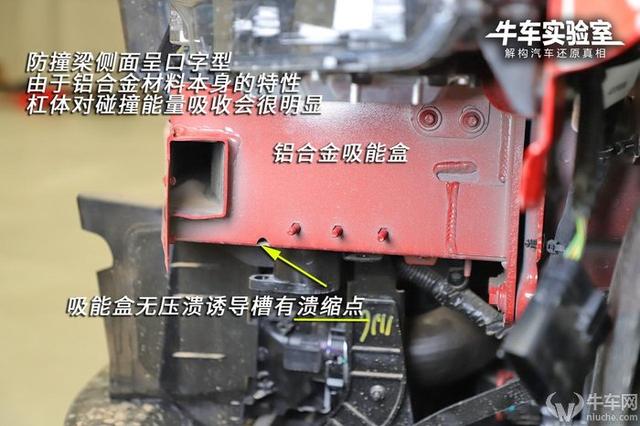

领克03前防撞梁为铝合金材质且侧面呈口字型,吸能效果好。吸能泡沫层位于杠皮蒙皮内,前部没有设计行人腿部防护梁。

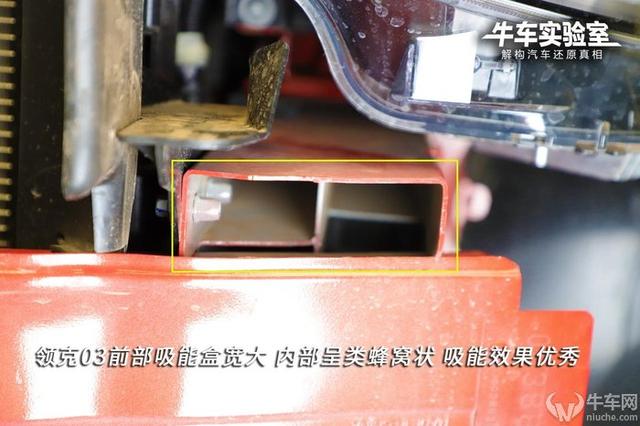

铝合金吸能盒呈类蜂窝状,提升了吸能效果,但没有设计压溃诱导槽仅有溃缩点。


领克03后部防撞梁为钢制,正面冲压出大面积吸能凹槽。杠体中间宽两端窄,是常见的规格。

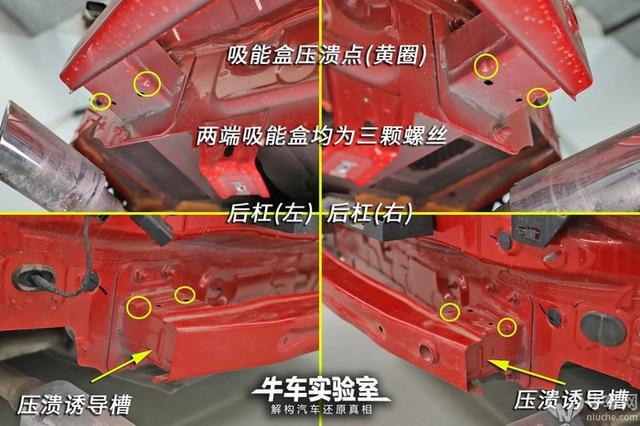

后部并无设计泡沫吸能层。后杠吸能盒仅有一道压溃诱导槽,但设计了多个压溃点,可以起到相似的溃缩作用。后杠体两端均为三颗螺栓连接,虽无伤大雅但的确节约了微小成本。


4、吉利缤越:前部弓形内构、吸能盒有溃缩点、后部单层钢板无吸能盒


缤越前部防护结构采用钢制结构,最外层为拼接焊连接,金属杠体侧面呈“弓字形”吸能结构。缓冲泡沫块设计比较隐蔽,位于保险杠皮内,对于低速碰撞能够起到保护车体外观的作用。

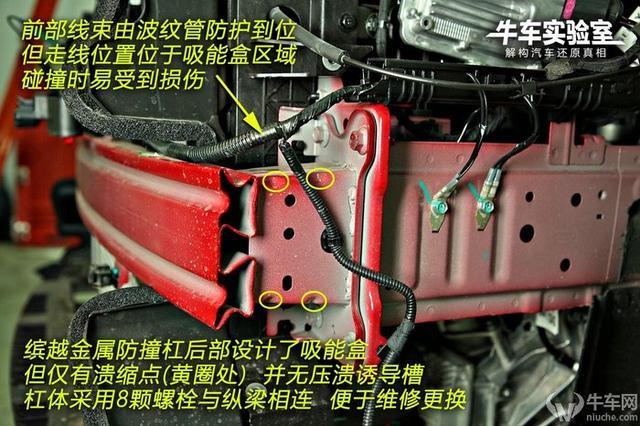

金属防撞杠后部设计了吸能盒,仅有溃缩点并无压溃诱导槽,明显缩减成本。杠体采用8颗螺栓与后部纵梁相连,便于维修更换。前部线束由波纹管防护到位,但走线位置位于吸能盒区域,碰撞时易受到损伤。

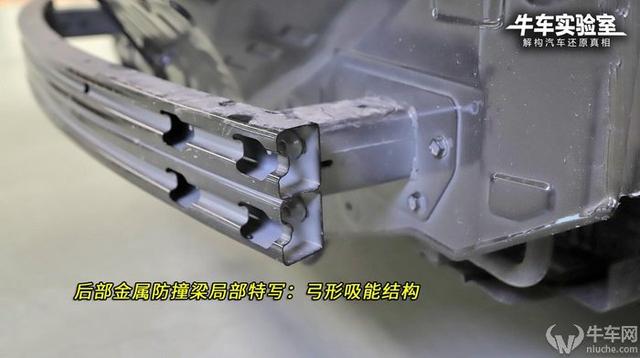

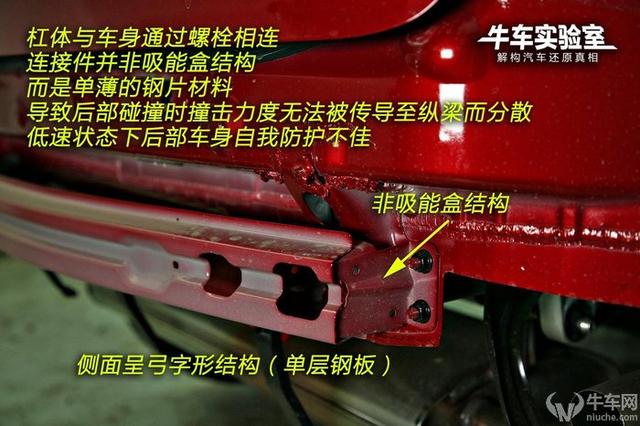

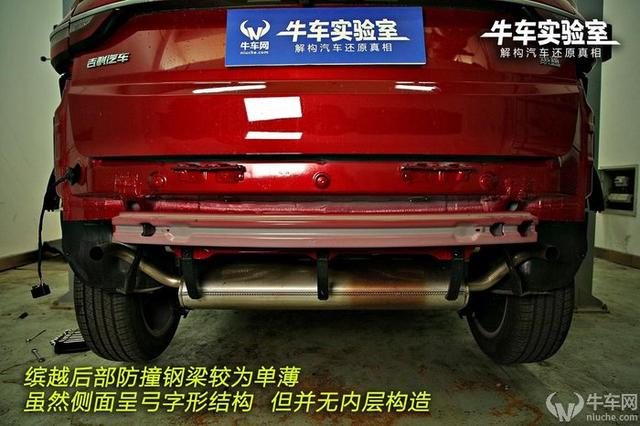

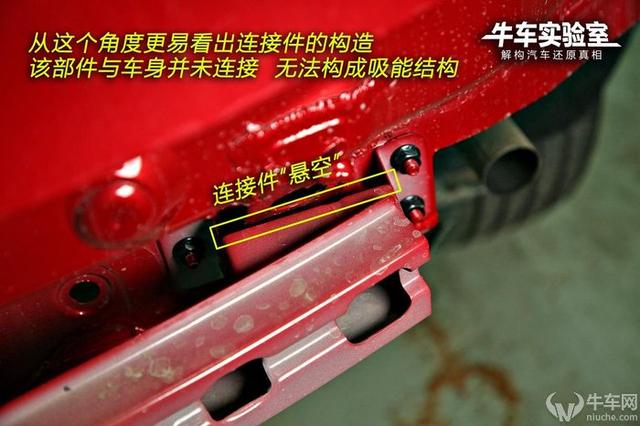

缤越后部防撞钢梁较为单薄,虽然侧面呈弓字形结构,但并无内层构造。杠体与车身通过螺栓相连,严谨的来说,连接件并非传统的吸能盒结构,而是单薄的钢片材料。因为相关国标并未规定车辆必须安装后防撞梁,所以为了节约成本,很多厂商就取消了后防撞梁。近年来随着媒体的曝光,无后防撞梁的车型已经“令人发指”,厂商只得把缩减成本的对象转移到吸能盒上。


由于吸能盒的缺失,导致后部碰撞时撞击力度无法被传导至纵梁而分散。此外,后部也没有缓冲泡沫块,所以低速状态下的后部车身自我防护也并不能让人满意。


5、宝骏510:前部单薄冲压件无吸能盒、后部仅单薄钢条贴合尾部、无吸能结构

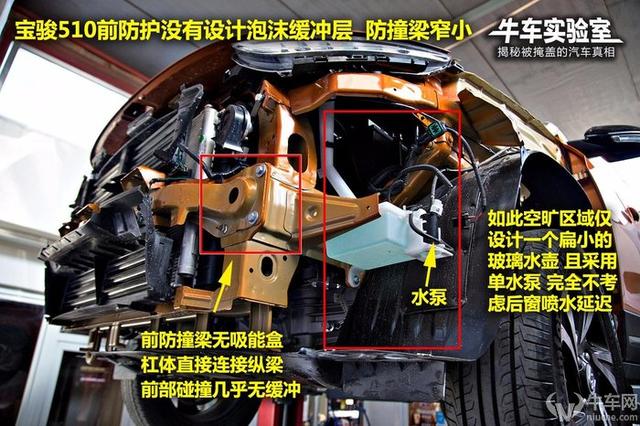

宝骏510的前防撞杠是没有吸能盒的,也就是只有一个金属杠体用螺栓拧在纵梁上,碰撞时的吸能效果比较差劲。前杠上有三金殿棋牌个金属支架,是作为前杠外皮的支撑架,设计位置突出在杠体之前,碰撞时支架先受损,而后才撞击到杠体上,逻辑上实在是行不通。


前杠也没有缓冲泡沫,是个小遗憾。另外,在玻璃水壶的设计上,宝骏510也是非常的寒酸,有足够大的空间,只安装了一个扁小的水壶。建议每次加玻璃上都是用干了再加吧,要不一瓶2L的标准玻璃水估计都倒不进去。水壶上还装了单水泵很明显是省钱,对于后窗有喷水嘴的SUV来说,双水泵是比较普遍的,单水泵的话,后窗喷水延迟是比较明显的。

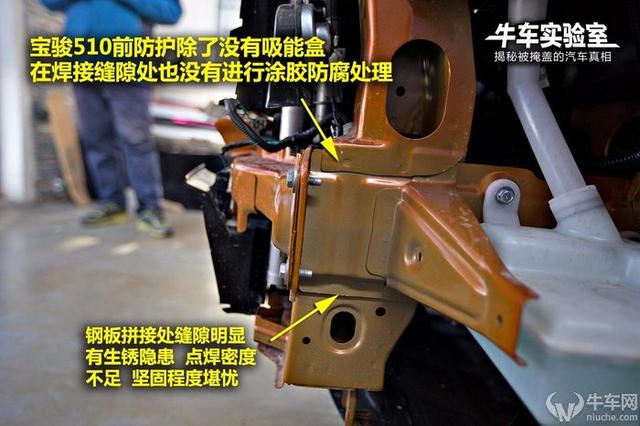

从侧面能更清晰的看出来,没有吸能盒,杠体是直接连接在前纵梁上的。不过细看可以发现,焊接的缝隙和各种钣金接缝,都没有做哪怕是一点的防腐处理,常见的钣金胶都没有出现。难怪网上各种关于宝骏510金属件生锈的投诉,不过新车肯定是看不出来的,开上几个月就难说喽。

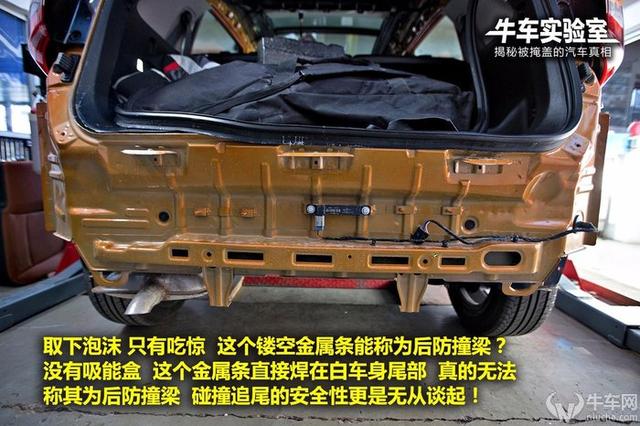

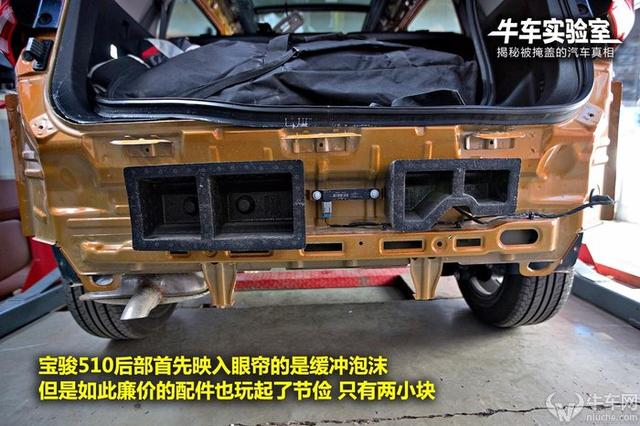

宝骏510的后部防护设计客观的讲就是一塌糊涂,反正没有法规强制要求,即便完全空空荡荡也可以堂而皇之的上市,比如大众新捷达后部就没有防撞梁。如此一来,宝骏510这后杠还算不错喽?至少它还焊接了一个长方形金属条,都这么寒酸了还来了个镂空设计,厂家对于成本的控制是多么的苛求啊!这种严谨的精神用错了地方吧。关于二名郡棋牌下载级缓冲泡沫,也算是醉了。这么低成本的配件,还不给个完整的,切成两小块,哎!这个后部防护形同虚设啊,只能应对超低速碰撞了。


全文总结:今天这5款车的前后防撞梁内构和吸能盒结构,是比较有代表性的,大部分普通家用轿车都在这几种范畴之内。当然,铝合金材料优于钢制材料也是大家的共识,在十几万的产品上,我们也能看到应用,比如领克03和雷凌。而对于吸能盒的溃缩诱导槽(或溃缩点),还是有些产品不够重视,希望工程师们还是在设计之初,多多注意完善。
